1.概述(shu)

1.1技術(shu)參數

型號(hao)：SC型砂在線質量控制儀 V2.0

尺寸(cun)：

主(zhu)題外形尺寸：長×寬×高 = 930mm×312mm×800mm，120Kg （100+695+135=930）

加(jia)水裝置：    長×寬×高 = 2000mm×220mm×480mm，25Kg

配(pei)電箱：      寬×高×厚 = 400mm×600mm×250mm，35Kg

取(qu)樣裝置：    寬×高×厚 = 435mm×500mm×460mm，15Kg

電氣參數：

電源(yuan)：     三相四(si)線電源，380VAC+PE,50HZ

電力消耗： 380V,2A

PLC電(dian)源：24VDC

直(zhi)流電源消耗： 約2A

松(song)砂電機： 380V/50HZ,0.18KW,0.77A,910r/min

氣(qi)動系(xi)統： 最小0.45Mpa，1NM3/h（90S每批計算）

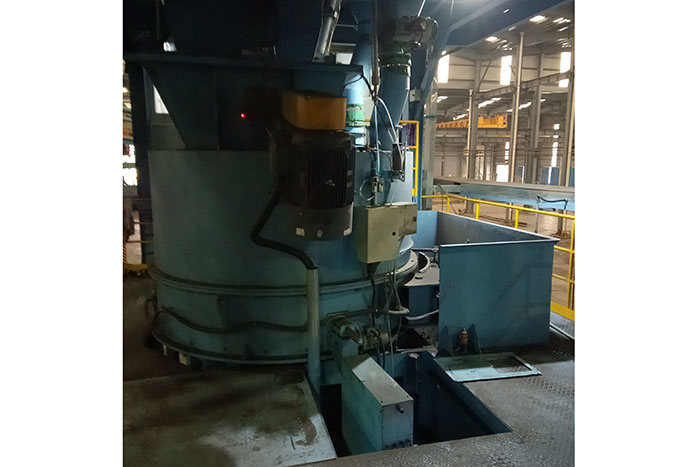

1.2 應用

    型砂(sha)在線(xian)質量(liang)控制儀可以自動檢測型砂(sha)性能—緊實率，強(qiang)度(du)。為了使檢測參數用于(yu)控(kong)制混砂機控(kong)制，每(mei)批次(ci)檢測兩次(ci)。第(di)一次(ci)檢測后計算得出(chu)加水量，然后控(kong)制加水。

1.3 工作步驟

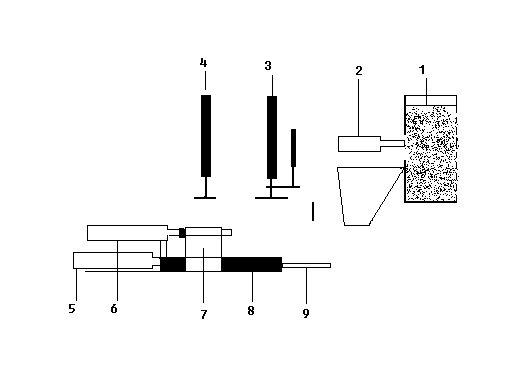

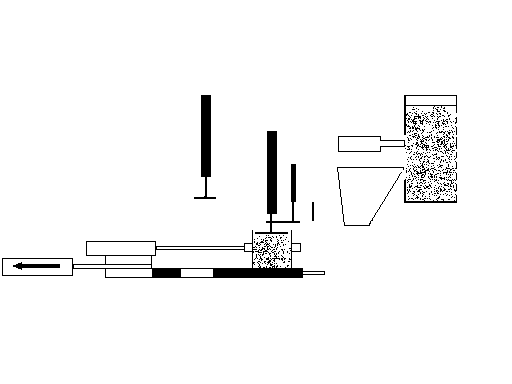

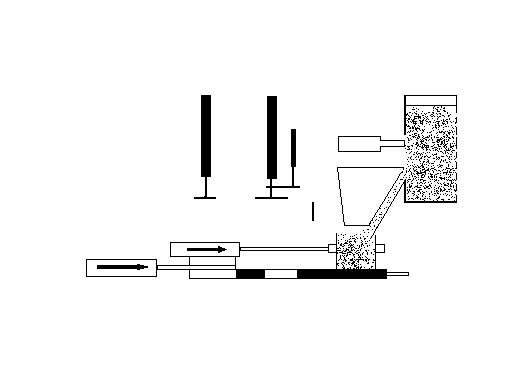

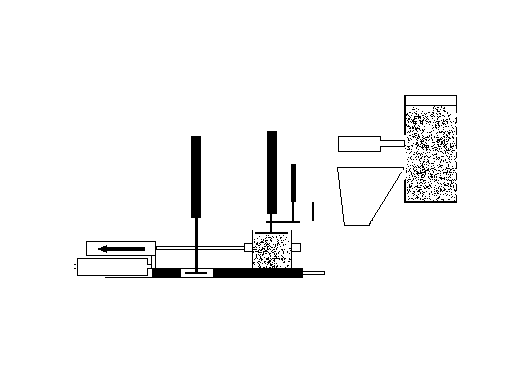

      A   Starting position                     B  Sand filling，striking



  C   Testing the        ;           ;        D  Testing the compression

      ;    compactability                          strength，pushing out



             ;

                                                               圖1-1

A   工作零位                                       1  混(hun)砂機(ji)

B   取砂                                         ;  2  取樣(yang)裝置(zhi)

C   測試緊實率                              ;       3  壓實氣缸

D   測試(shi)強度并(bing)排去(qu)試(shi)樣(yang)                             4  排料氣缸

                                                   5  裝料氣(qi)缸

                                                   6  定位氣缸

                               ;                    7  試(shi)樣筒

                       ;                            8  壓實(shi)底板

                                                   9  滑(hua)座

1.4  總體尺寸

     1 觸摸屏

     2 控制開(kai)關

     3 壓力表

     4 氣動(dong)過濾(lv)器(qi)

     5 試樣孔(kong)

     6 檢查(cha)門

     7 門鎖

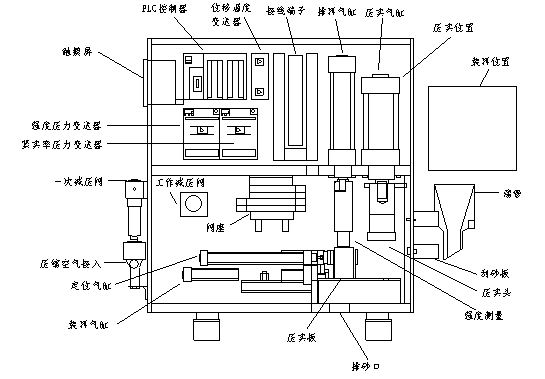

1.5 元件布置(zhi)

                                       ;
